一、构成

　　管壳式换热器由管箱、壳体、管束等主要元件构成。管束是管壳式换热器的核心，其换热管作为导热元件，决定换热器的热力性能。另一对换热器热力性能有较大影响的基本元件是折流板（或折流杆）。管箱和壳体主要决定管式换热器的承压能力及操作运行的安全可靠性。

　　二、工作原理

　　管壳式换热器属于间壁式换热器，其换热管内构成的流体通道称为管程，换热管外构成的流体通道称为壳程。管程和壳程分别通过两个不同温度的流体时，温度较高的流体通过换热管壁将热能量传递给温度较低的流体，温度较高的流体被冷却、温度较低的流体被加热，进而实现两流体换热工艺目的。

　　三、技术特性

　　一般管壳式换热器与其他类型的换热器比较有以下主要技术特性：

　　（1）耐高温高压，坚固可靠耐用；

　　（2）制造应用历史悠久，制造工艺及操作维检技术成熟；

　　（3）选材广泛，适用范围大。

　　四、主要技术参数

　　①最大设计压力：小于10MPa；

　　②最高设计温度：650℃；

　　③最大壳体直径：2600mm；

　　④单机最大换热面积：4000m2；

　　⑤换热管规格：ф10~ф70mm；

　　⑥换热管长度：100~1200mm；

　　⑦换热管种类：弧线管、螺旋管；折流元件；

　　⑧弓形折流板、环形折流板、旋流折流板、折流杆；

　　⑨常用材料：低碳钢、低合金钢、不锈钢、铜（换热管）、钛管。

　　注：我公司可根据需要提供技术参数以外的管壳式换热器，需用时请与我公司另行商定。

　　五、执行标准

　　国家强制性标准GB151——1999《管壳式换热器》。

　　注：我公司可根据需要提供符合其他非强制性标准的管壳式换热器，需用时请与我公司另行商定。

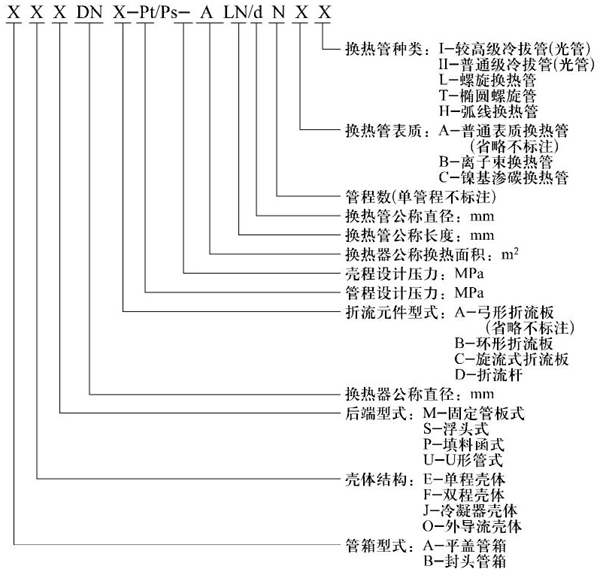

　　六、型号表示方法（参照GB151-1999标准）

　　七、选用及必要说明

　　1、选用一般（光管）管壳式换热器，需用单位可自行计算选型，或按表一提出工艺及设备条件，由我公司计算选型。选用其他（特种）管壳式换热器，需用单位按表一提供工艺设备条件，由我公司计算选型。我公司对所选定换热器的工艺适合性负全总责任（需用单位规定的除外）。

　　2、为保护企业技术知识产权，我公司不再向外界（国家或行业主管技术监督管理部门除外）提供特种管壳式换热器热力性能标准方程及其他与之有关的产品内部构造技术参数，敬请谅解。

　　八、适用范围

　　本系列适用于化工、石油工业、电厂、换热站、集中供热用碳素钢、低合金钢和不锈钢耐酸钢制换热器，也适用于其他工业部门相似的换热器。

　　九、型式

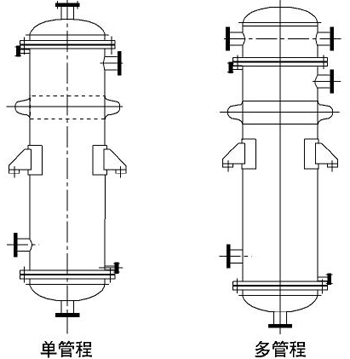

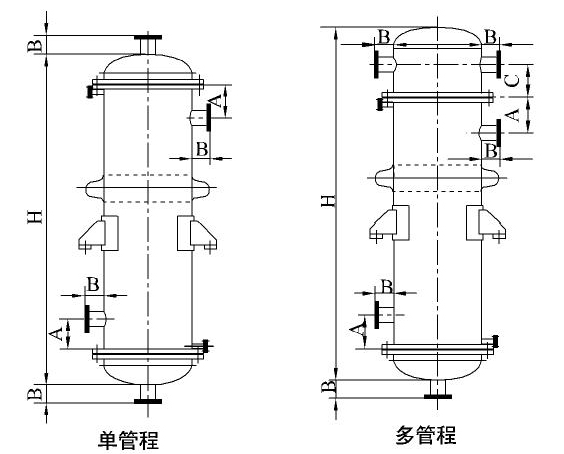

　　1、立式换热器

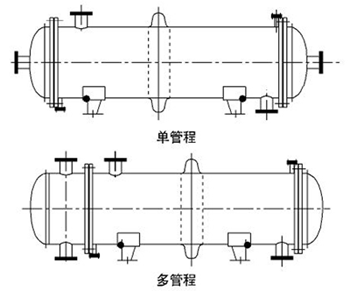

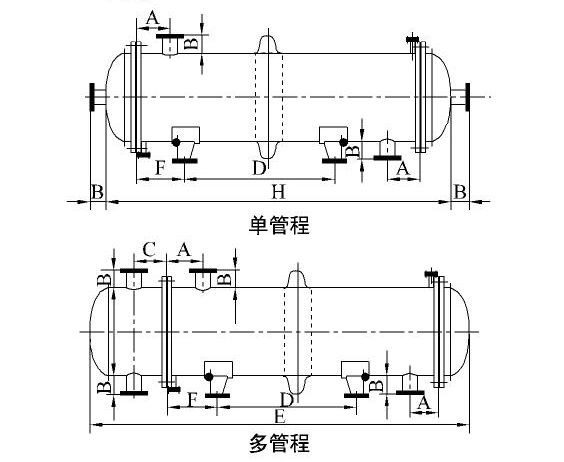

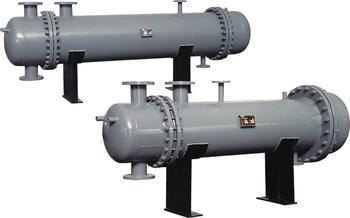

　　2、卧式换热器

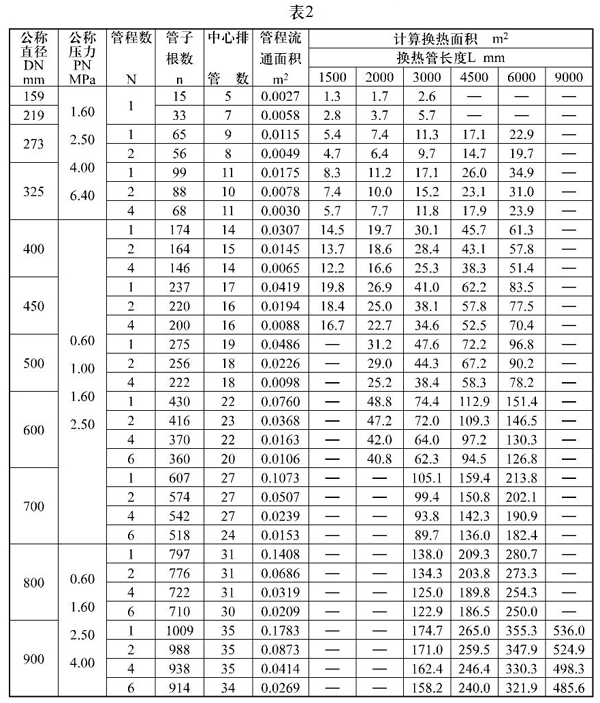

　　十、基本参数

　　1、公称直径DN

　　钢管制圆筒：159，219，273，325mm。

　　卷制圆筒：400，450吗，500，600，700，800，900，1000，（1100），1200，（1300），1400，（1500），1600，（1700），1800mm。

　　注：括号内的公称直径不推荐选用。

　　2、公称压力

　　0.25，0.60，1.60，2.50，4.00，6.40Mpa。
